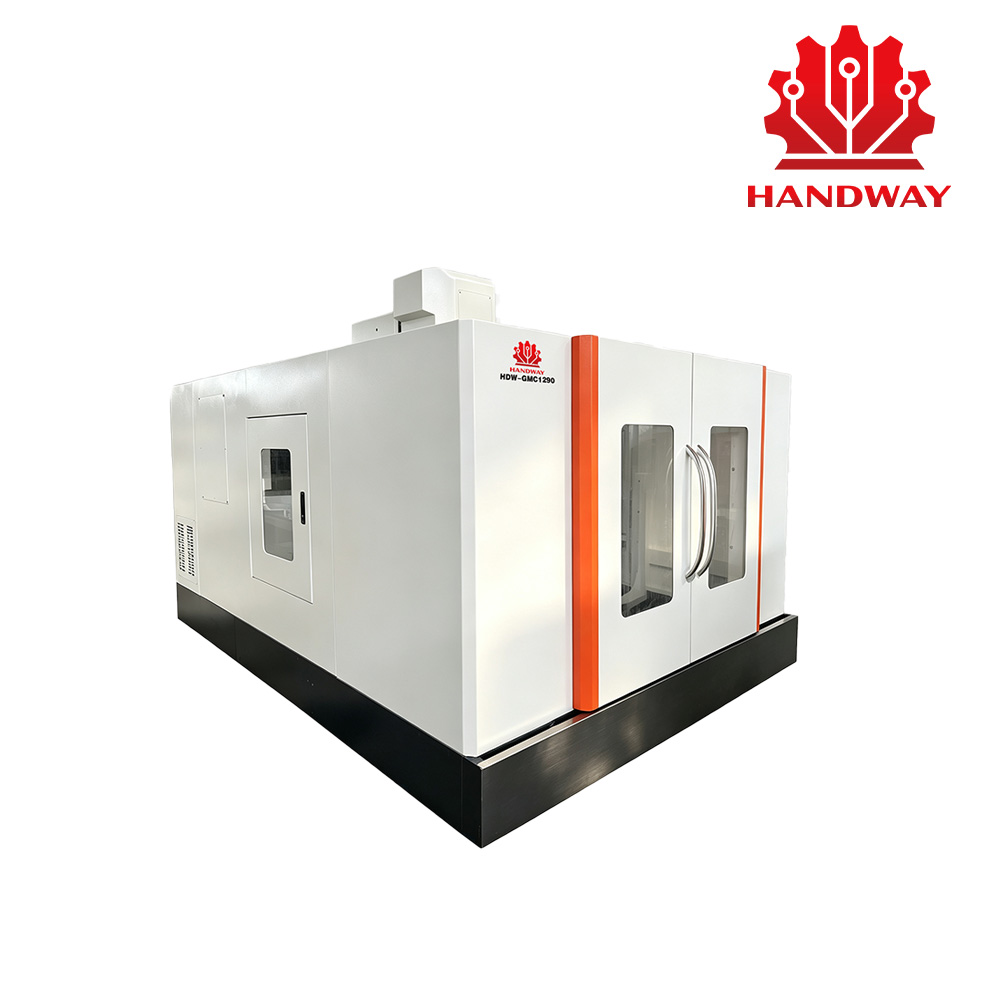

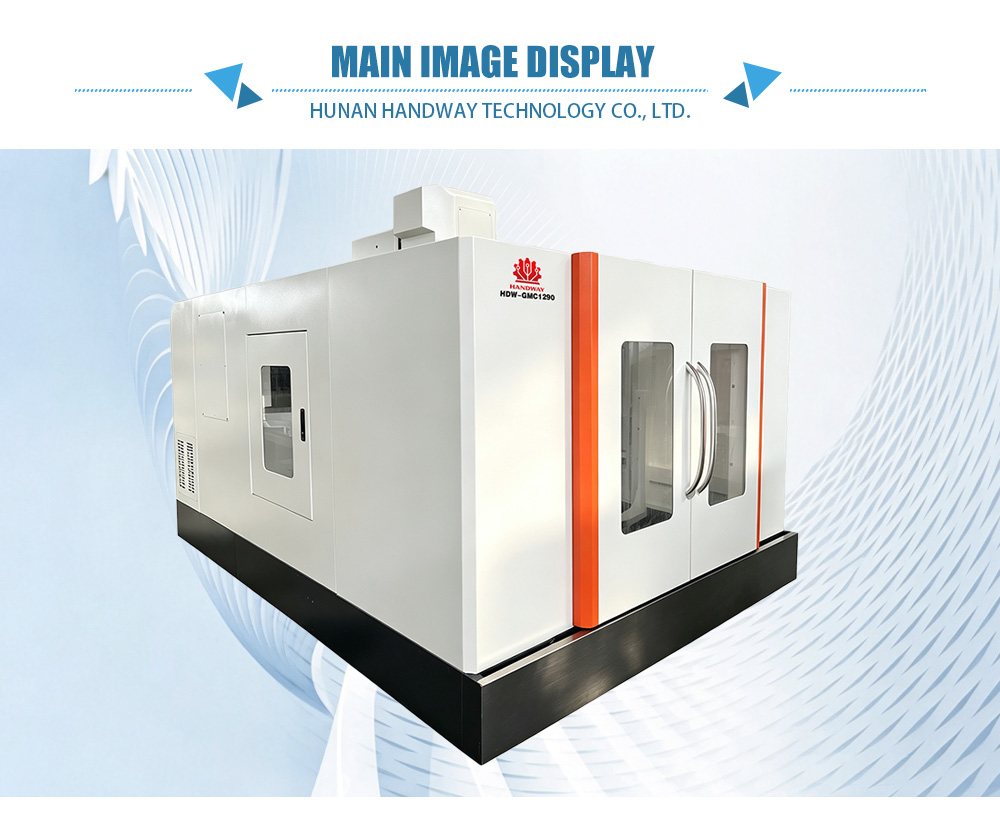

مركز تصنيع جسري مزود بأربعة قضبان Z

يوفر مركز المعالجة العملاقة هذا للخدمة الشاقة صلابة استثنائية وثباتًا حراريًا لعمليات قطع المعادن الصعبة. مع انتقال X/Y/Z الذي يبلغ 1200×900×470 مم وحمولة الطاولة القصوى 1500 كجم، فإنه يتعامل مع قطع العمل الكبيرة بسهولة. تتراوح المسافة من مقدمة المغزل إلى المنضدة من 150 إلى 620 ملم (مع مقدمة بطول 138 ملم)، في حين أن العرض الداخلي لجسر الرافعة البالغ 960 ملم وارتفاع المرور البالغ 650 ملم يستوعب القوالب والقوالب والمكونات الهيكلية الضخمة. تضمن دقة تحديد الموضع البالغة ±0.004/300 مم وإمكانية التكرار البالغة ±0.003/300 مم جودة ثابتة للجزء عبر فترات الإنتاج الطويلة.

تتميز الماكينة بتكوين المحور Z - أربعة أدلة خطية من النوع الأسطواني (حجم 45 × 45 × 45 مم) على كل محور، وأربع كتل منزلقة لكل محور (X وY وZ)، مما يوفر تخميدًا وتوزيعًا لا مثيل له للحمل. يضمن هذا التصميم، جنبًا إلى جنب مع براغي كروية أرضية من فئة C3 (40 × 40 × 40 مم) وأسلاك قابلة للتحديد مقاس 8 أو 10 مم، حركة سلسة وخالية من الاهتزاز حتى في ظل القطع الثقيلة. يوفر المغزل BT40 المقترن بشكل مباشر (قطر التركيب Φ150 مم) استجابة سريعة وعزم دوران عاليًا لكل من التخشين والتشطيب.

تعتبر هذه المنصة القوية مثالية لإنتاج المكونات الدقيقة المستخدمة في البنية التحتية للنقل الذكي - مثل قواعد مفاتيح السكك الحديدية وأغطية محامل الجسور. كما أن دقته المتسقة تجعله خيارًا مفضلاً لتصنيع أقواس تثبيت خلايا التحميل والإطارات الهيكلية التي تتكامل مع أنظمة موازين الشاحنات الإلكترونية ، مما يضمن الحصول على بيانات وزن موثوقة في مراكز الخدمات اللوجستية. عند إقرانها بمراقبة الحمل التلقائية، يمكن للآلة دعم تطبيقات الوزن الذكية من خلال إنتاج واجهات تثبيت قابلة للتكرار لأجهزة تدقيق الوزن الديناميكية.

بالنسبة لمحلات السبك والختم ذات الحجم الكبير، فإن صلابة القنطرة ومظروف العمل الكبير يتيحان التشغيل الفعال لقواعد القالب وإدخالات القالب. يعمل المحور Z ذو الأربعة قضبان على التخلص بشكل فعال من التثاؤب في ظل قوى القطع غير المتماثلة، مما يؤدي إلى إطالة عمر الأداة وجودة تشطيب السطح. علاوة على ذلك، تسمح البنية المفتوحة للماكينة بالتكامل السهل مع أجهزة الاستشعار المساعدة وعناصر التحكم PLC، مما يضع الأساس لتكامل نظام الوزن غير المراقب - حيث تصبح الأجزاء المُصنعة ناقلات مهمة للتحقق من الوزن أثناء العملية دون تدخل المشغل.

ولحماية كل من الماكينة وقطعة العمل، تتميز محركات الأقراص المؤازرة بمراقبة عزم الدوران في الوقت الفعلي مما يمنع حدوث حمل زائد مفاجئ. تعتبر هذه القدرة ذات قيمة خاصة عند تخشين المواد الصلبة، لأنها تتجنب توقف عمود الدوران وتحافظ على السلامة الهندسية. توفر طاولة T-slot الواسعة (7 فتحات، M16) تثبيتًا مرنًا للأجزاء ذات الأشكال الفردية، في حين أن المساحة الإجمالية - حوالي 3232 × 2200 × 2650 مم مع الصفائح المعدنية - تناسب تخطيطات ورشة العمل القياسية. يزن هذا المركز حوالي 4.7 طن (الآلة العارية)، ويوفر أساسًا ثابتًا للتشغيل المستمر بثلاث نوبات.

بالإضافة إلى أعمال القوالب والقوالب، تتفوق الآلة في إنتاج أجسام الصمامات الهيدروليكية الكبيرة، وأغطية المضخات، وأغلفة علبة التروس. يحافظ نموه الحراري المتسق وبنيته المتماثلة على تفاوتات صارمة على مدار الدورات الممتدة، مما يقلل من الخردة وإعادة العمل. بالنسبة للعملاء الذين يقومون بتطوير حاويات نظام اكتشاف الحمولة الزائدة والتجاوزات خارج الموقع من الجيل التالي ، فإن قدرة القنطرة على طحن تجاويف عميقة بجدران متوازية تضمن الختم المناسب ومحاذاة أجهزة الاستشعار - وهو أمر بالغ الأهمية لمحطات الوزن على جانب الطريق والصناعية.

مدعومًا بمرافق إنتاج موحدة ونظام بحث وتطوير داخلي، يوفر هذا الطراز وثائق تصدير كاملة، وامتثالًا لـ CE، وخيارات قابلة للتخصيص مثل عمود دوران سائل التبريد، وناقل الرقاقة، ومبدل الأدوات التلقائي. سواء كنت تقوم بتصنيع المطروقات الفضائية، أو القوالب الكبيرة، أو محاور السكك الحديدية، فإن مركز القنطرية المتحركة على المحور Z رباعي القضبان يوفر الصلابة والدقة وتعدد الاستخدامات التي تتطلبها ورش العمل الحديثة وشركات تصنيع المعدات الأصلية. ويعمل تصميمه الذي أثبت كفاءته على تقليل فترات الصيانة وتبسيط عملية التعديل التحديثي، مما يجعله أحد الأصول طويلة المدى لأي بيئة هندسية دقيقة.
